La norma UNI 11144:2005 specifica in dettaglio le caratteristiche costruttive e dimensionali delle connessioni d'uscita e delle connessioni d'entrata delle valvole per bombole per i gruppi di gas e miscele di gas e dei relativi raccordi d'accoppiamento utilizzati in Italia. La norma riguarda esclusivamente le valvole fabbricate in conformità alla UNI EN 849, per bombole di capacità non maggiore di 150 lt e con pressione di esercizio minore o uguale a 250 bar.
I raccordi delle valvole delle bombole devono essere tali da impedire anche l'accidentale e involontario scambio fra bombole destinate a contenere gas per i quali la sostituzione o la mescolanza possa riuscire pericolosa o dannosa. Per questo motivo i gas sono stati divisi in gruppi.
La norma UNI 11144:2005 non si applica:
- alle valvole per bombole per autorespiratori per le quali si applicano le UNI EN ISO 12209:2017 parti 1, 2 e 3;
- alle valvole riduttrici;
- alle connessioni di uscita delle valvole per bombole per uso medico qualora si applichi la UNI EN ISO 407:2023 (Pin Index).
Per pressioni di esercizio maggiori di 250 bar fare riferimento alla ISO 5145:2017.
Di seguito sono riportati i gruppi presenti nella normativa di riferimento UNI 11144:2005 con i gas più rappresentativi.
Gruppo I - 1H-UNI 11144
W 20 mm x 1/14", Maschio, Sinistrorso
Gas: Idrogeno, Metano, Ossido di Carbonio, Miscela di Gas Combustibile
Gruppo I - 1P-UNI 11144
W 20 mm x 1/14", Maschio, Sinistrorso
Gas: GPL
Gruppo II - 2-UNI 11144
W 21,7 mm x 1/14", Maschio, Destrorso
Gas: Ossigeno, Anidride Carbonica per Uso Non Medicinale, Esafluoruro di Zolfo, Anidride Solforosa, Miscela di Gas Comburente
Gruppo III - 3-UNI 11144
W 30 mm x 1/14", Maschio, Sinistrorso
Gas: Ammoniaca
Gruppo IV - 4-UNI 11144
W 1" x 1/8", Maschio, Destrorso
Gas: Cloro, Fluoro, Ossido Nitrico, Miscela di Gas Tossica e/o Corrosiva
Gruppo V - 5-UNI 11144
W 21,7 mm x 1/14", Femmina, Destrorso
Gas: Azoto, Miscela di Gas Inerte a Base di Azoto
Gruppo VI - 6-UNI 11144
W 30 mm x 1/14", Maschio, Destrorso
Gas: Aria
Gruppo VII - 7F-UNI 11144
G 5/8", Femmina, Sinistrorso
Gas: Acetilene
Gruppo VII - 7S-UNI 11144
Raccordo a Staffa 20 mm x 10 mm
Gas: Acetilene
Gruppo VIII - 8-UNI 11144
W 24,51 mm x 1/14", Femmina, Destrorso
Gas: Argon, Kripton, Elio, Neon, Xeno, Miscela di Gas Inerte a Base Argon
Gruppo IX - 9-UNI 11144
G 3/8", Maschio, Destrorso
Gas: Protossido d'Azoto
Gruppo X - 10-UNI 11144
W 27 mm x 2 16-16, Maschio, Destrorso (nr 17 ISO 5145:2017)
Gas: Anidride Carbonica per Uso Medicinale
Le bombole destinate a contenere anidride carbonica per uso medico devono montare una valvola con raccordo di uscita appartenente al gruppo X avente le seguenti caratteristiche:
- diametro nominale 27 maschio;
- passo 2 destrorso".
ATTENZIONE: c'è un errore nel D. M. 03/01/1990 che riporta "passo 2 sinistrorso" ma la norma di riferimento UNI 11144 riporta "passo 2 destrorso".
In caso di miscele, per verificare in quale gruppo appartiene il gas risultante da una miscela di più gas con diversa pericolosità è necessario fare riferimento alla Norma UNI EN ISO 10156:2017. Un utile strumento è il seguente ...

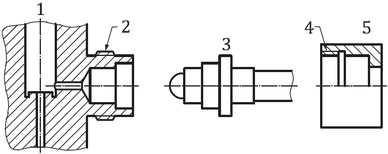

Forma A: connessione di uscita con filettatura maschio (può essere destrorsa o sinistrorsa)
Forma B: connessione di uscita con filettatura femmina (può essere destrorsa o sinistrorsa)
Forma C: connessione di uscita a staffa
Gas |
Dim. - Tipo STD IT |
Dim. - Tipo STD DE |
Dim. - Tipo STD GB |
Dim. - Tipo STD FR |
Dim. - Tipo STD ES |
C2H2 |
20x10 - C 7S-UNI 11144 oppure G 5/8" LH - B 7F-UNI 11144 |
15,3 x 7,5 - C 3-DIN 477 |
G 5/8" LH - A 2-BS 341 |
21x10 - C NF E 29-650/A oppure 22,91x1,814 LH - A NF E 29-650/H |
W 22,91-14 LH (R5/8") - C UNE Tipo H oppure W 26,44-14 LH (R3/4") - A UNE Tipo H |
NH3 |
W 30x1/14" LH - B 3-UNI 11144 |
W 21,8x1/14" - B 6-DIN 477 |
G 1/2" A - B 10-BS 341 |
21,7x1,814 - B NF E 29-650/C |
- |
CO2 |
W 21,7x1/14" - A 2-UNI 11144 |
W 21,8x1/14" - B 6-DIN 477 |
0,860"x14 TPI - B 8-BS 341 |
22,91x1,814 - B NF E 29-650/C |
M 21,7x1,814 - B UNE Tipo C |
CO2 FU |
W 27x2 ISO 5145 - B 10-UNI 11144 |
- | - |
- |
- |
SO2 |
W 21,7x1/14" - B 2-UNI 11144 |
R 5/8" - B 7-DIN 477 |
G 1/2" A - B 10-BS 341 |
27x2 - B NF E 29-650/K |
- |
Ar |
W 24,5x1/14" - A 8-UNI 11144 |
W 21,8x1/14" - B 6-DIN 477 |
G 5/8" - A 3-BS 341 |
21,7x1,814 - B NF E 29-650/C |
M 21,7x1,814 - B UNE Tipo C |
Aria |
W 30x1/14" - B 6-UNI 11144 |
R 5/8" - A 13-DIN 477 |
G 5/8" - A 3-BS 341 |
24x2 - B NF E 29-650/D oppure 30x1,75 - B NF E 29-650/B |
M 30x1,75 - B UNE Tipo B |
N2 |
W 21,7x1/14" - A 5-UNI 11144 |
W 24,32x1/14" - B 10-DIN 477 |
G 5/8" - A 3-BS 341 |
21,7x1,814 - B NF E 29-650/C |
M 21,7x1,814 - B
UNE Tipo C |
He |
W 24,5x1/14" - A 8-UNI 11144 |
W 21,8x1/14" - B 6-DIN 477 |
G 5/8" - A 3-BS 341 |
21,7x1,814 - B NF E 29-650/C |
M 21,7x1,814 - B UNE Tipo C |
H2 |
W 20x1/14" LH - B 1H-UNI 11144 |
W 21,8x1/14" LH - B 1-DIN 477 |
G 5/8" LH - A 2-BS 341 |
21,7x1,814 LH - B NF E 29-650/E |
M 21,7x1,814 LH - B UNE Tipo E |
CH4 |
W 20x1/14" LH - B 1H-UNI 11144 |
W 21,8x1/14" LH - B 1-DIN 477 |
G 5/8" LH - A 2-BS 341 |
21,7x1,814 LH - B NF E 29-650/E |
M 21,7x1,814 LH - B UNE Tipo E |
CO |
W 20x1/14" LH - B 1H-UNI 11144 |
W 1"x1/8" LH - B 5-DIN 477 |
G 5/8" LH - A 4-BS 341 |
21,7x1,814 LH - B NF E 29-650/E |
- |
O2 |
W 21,7x1/14" - A 2-UNI 11144 |
R 3/4" - A 9-DIN 477 |
G 5/8" - A 3-BS 341 |
22,91x1,814 - A NF E 29-650/B |
W 22,91x14 - A UNE Tipo F |
C3H8 |
W 20x1/14" LH - B 1H-UNI 11144 |
W 21,8x1/14" LH - B 1-DIN 477 |
G 5/8" LH - A 4-BS 341 |
21,7x1,814 LH - B NF E 29-650/E |
M 21,7x1,814 LH - B UNE Tipo E |
N2O |
G 3/8" A - A 9-UNI 11144 |
R 3/8" - A 11-DIN 477 |
11/16"x20 TPI - B 13-BS 341 |
26x1,5 - A NF E 29-650/G |
W 16,66-1/19" (R3/8") - A UNE Tipo U |
Refrig. |
W 21,7x1/14" - B 2-UNI 11144 |
W 21,8x1/14" - B 6-DIN 477 |
G 5/8" A - B 6-BS 341 |
21,7x1,814 - B NF E 29-650/C |
- |
Il Pin Index Safety System (PISS) è un sistema per collegare bombole ad alta pressione contenenti gas medicinali a un regolatore di pressione o ad altre apparecchiature di utilizzo. Utilizza caratteristiche geometriche sulla valvola e sul giogo per evitare l'uso errato del gas sbagliato.
Alcuni esempi di configurazione delle valvole Pin Index:
O2: pin 2 e 5
N2O: pin 3 e 5
CO2: pin 1 e 6
Aria: pin 1 e 5
Miscela O2 e N2O (50% / 50%), solitamente chiamata Entonox: pin 7 centrale
He: nessun pin
N2: pin 1 e 4
